Purpose

AWS의 VM Import/Export 서비스를 사용하여 가상 머신(VM)을 AWS S3 버킷에 업로드하고, 그것을 기반으로 Amazon Machine Image(AMI)를 생성하는 과정을 포함합니다.

AD를 통한 SSO를 테스트할 Domain User와 동일한 사양의 PC가 필요한데, AWS에서는 Windows 10/11 Pro 기반의 Image가 없기 때문에 수동으로 생성합니다.

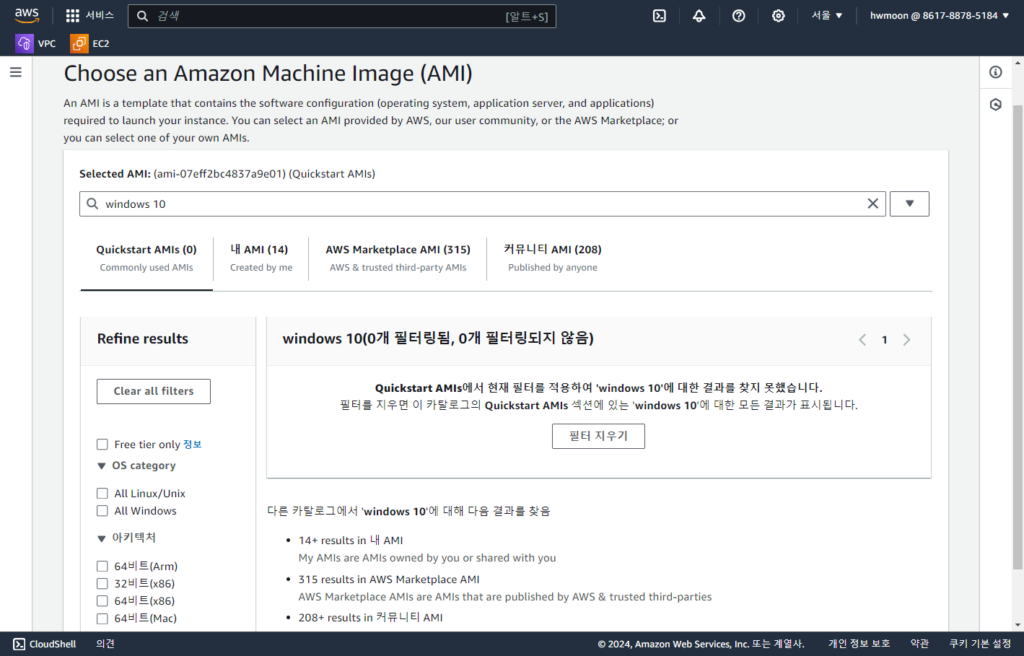

위와 같이 AWS에서는 기본적으로 Windows 10 Image를 지원해주지 않는다.. 따라서 도메인 사용자 환경에서 Ldap 서비스 등을 검증할 때는 오직 내부 도메인 사용자의 랩탑을 사용해서 테스트하는 번거로움이 있다.

이미지 생성 및 기본 설정(.VHD)

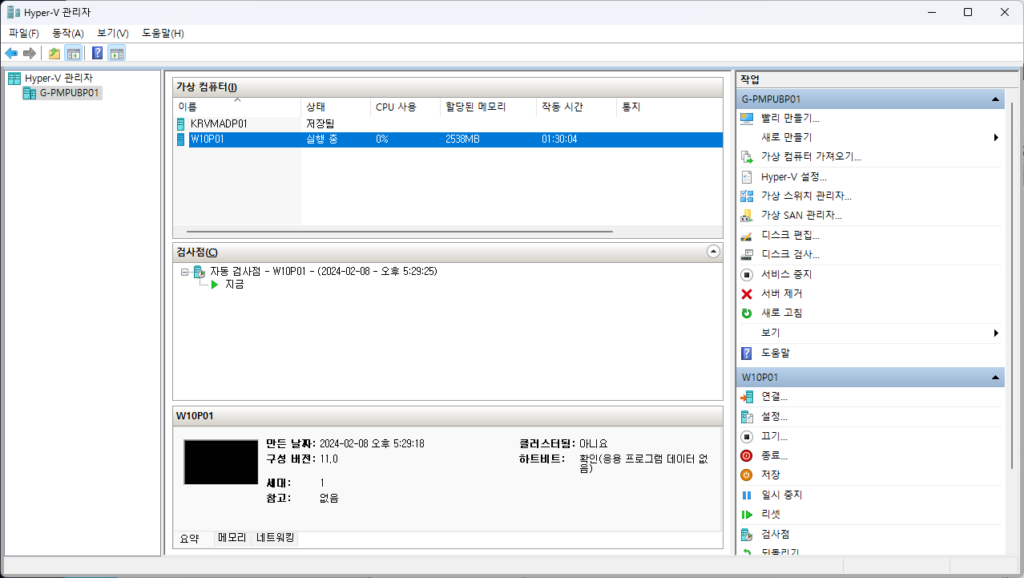

VM 이미지 생성

[참고] VM 생성간 공통 사항

도메인 사용자와 동일한 환경 (e.g Windows 10 Pro)
1세대 구성
디스크 나중에 추가 > VHD로 생성(Cdrive)
정품인증시 참고 자료 (아래 링크 참조)

https://learn.microsoft.com/ko-kr/windows-server/get-started/kms-client-activation-keys

Windows Server 및 Windows에 대한 KMS(키 관리 서비스) 클라이언트 정품 인증 및 제품 키

KMS 호스트 서버에서 Windows Server 및 기타 Windows 제품의 설정 및 정품 인증에 필요한 제품 키를 가져옵니다.

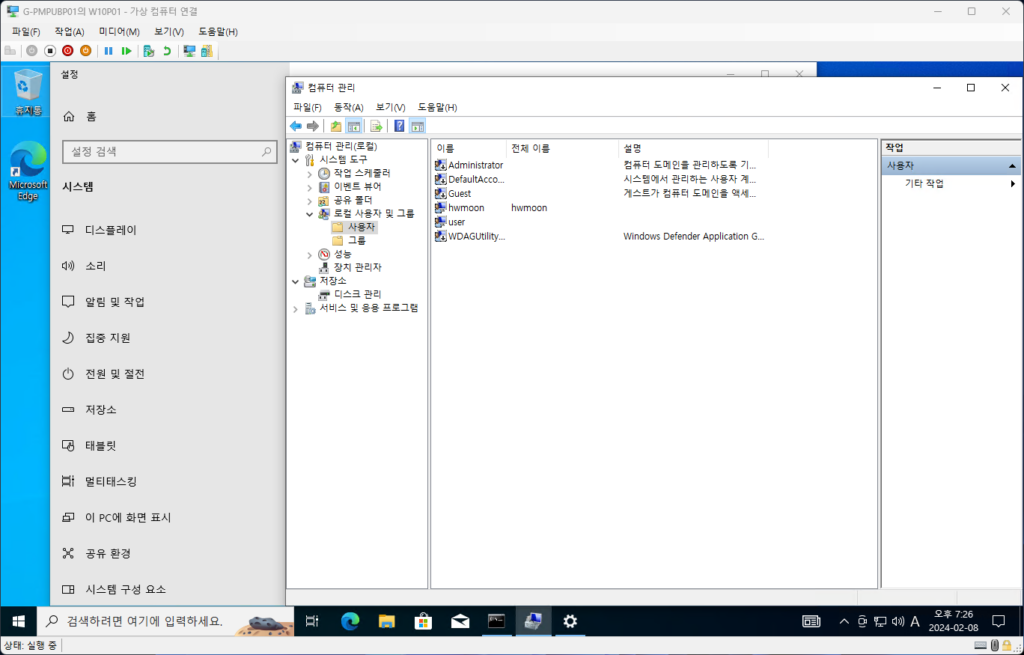

관리자권한의 로컬 사용자 미리 생성해놓기

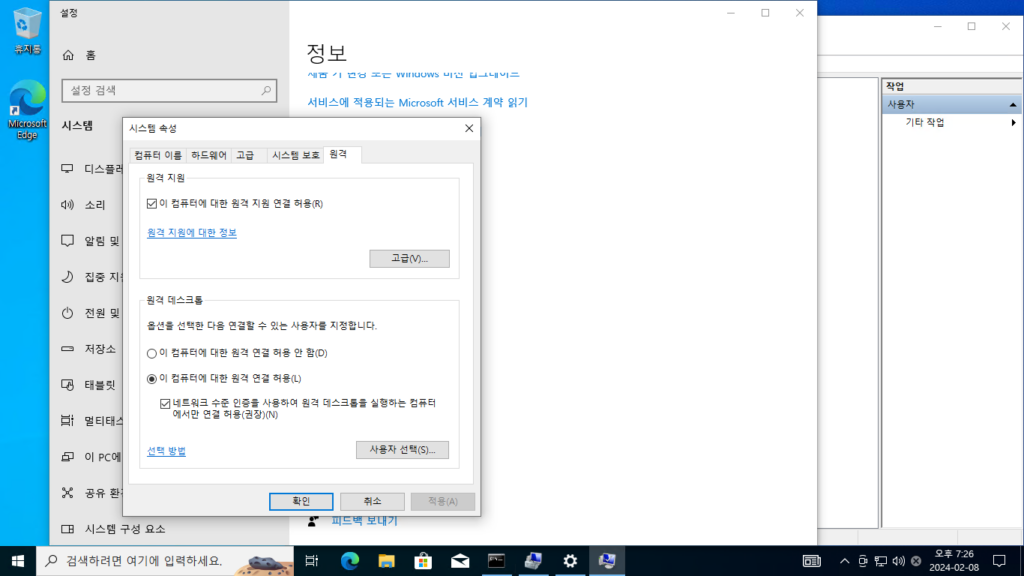

이 컴퓨터에 대한 원격 연결 허용해놓기

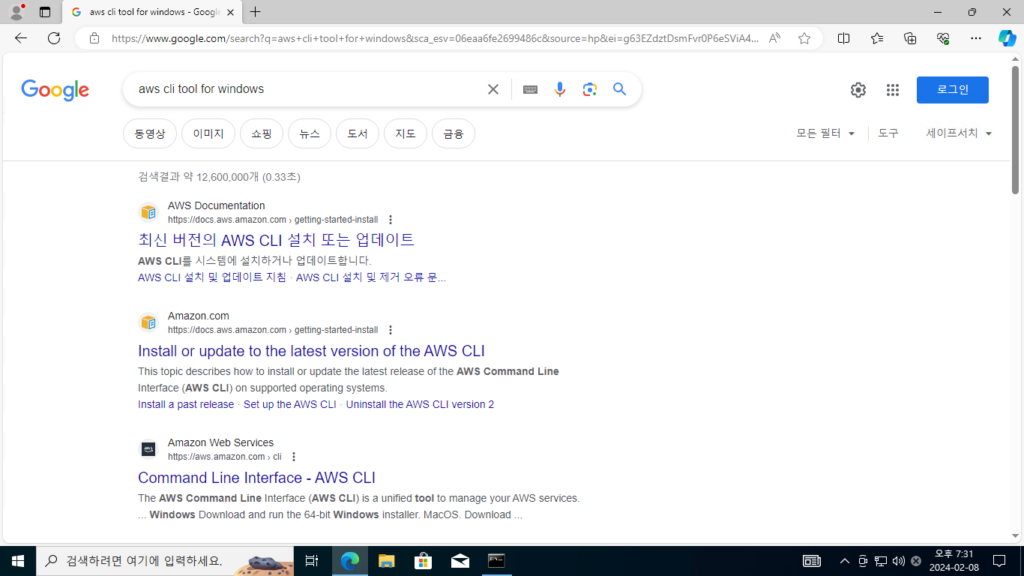

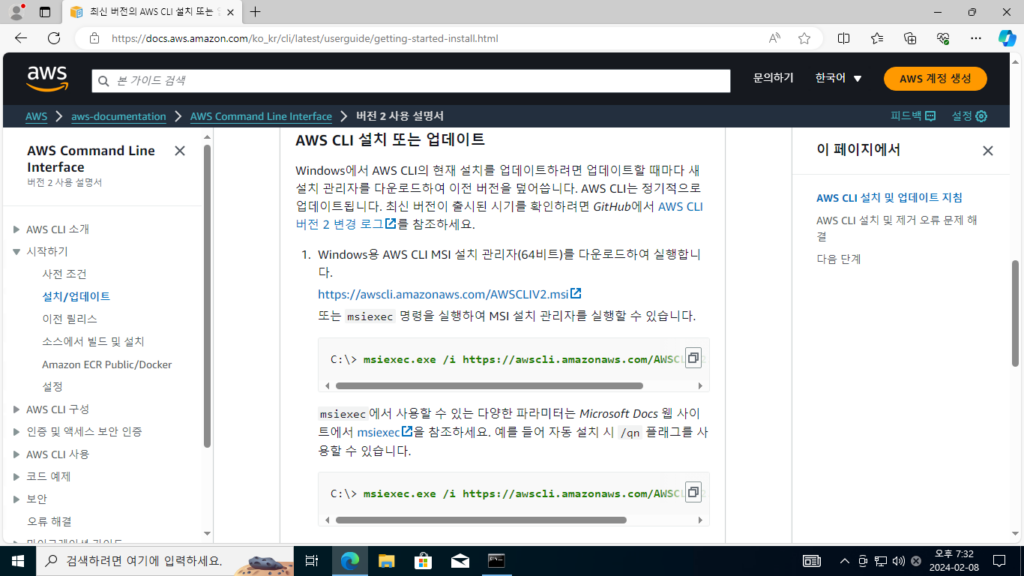

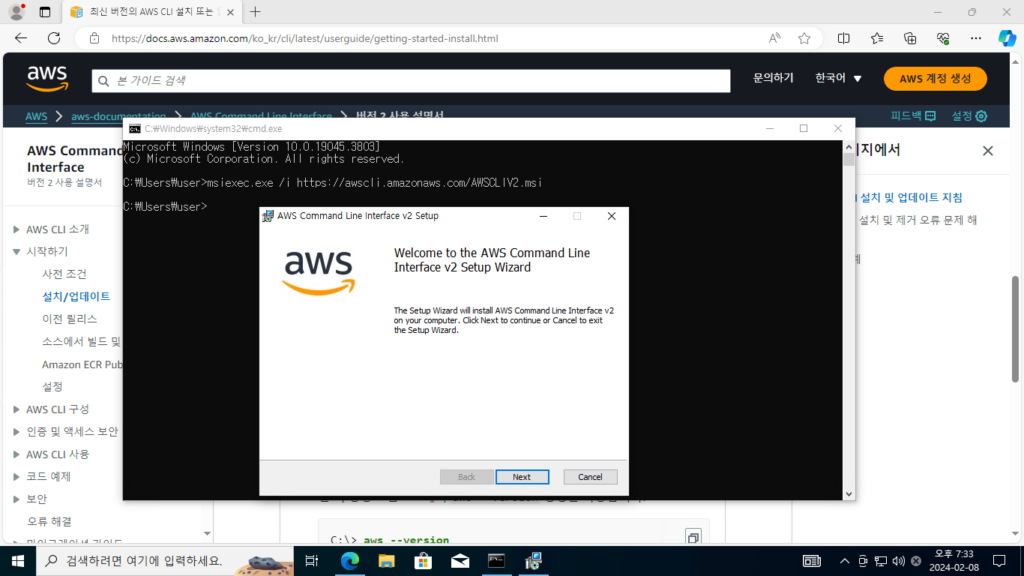

AWS CLI Tool 설치

– VHD를 AWS S3 Bucket 에 업로드할 수 있도록 내 PC에 AWS CLI 설치를 진행

# msiexec 명령을 실행하여 MSI 설치 관리자 설치 및 실행

msiexec.exe /i https://awscli.amazonaws.com/AWSCLIV2.msi

– 계속하기를 진행하여 설치를 완료합니다.

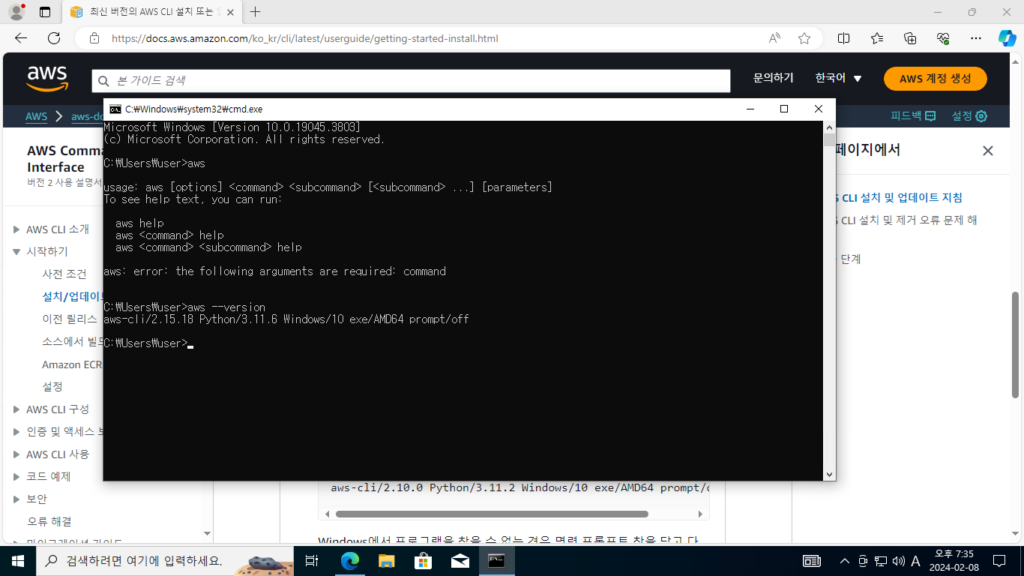

– cmd 창을 닫고 새로 열기하여 aws cli 설치 상태를 확인합니다.

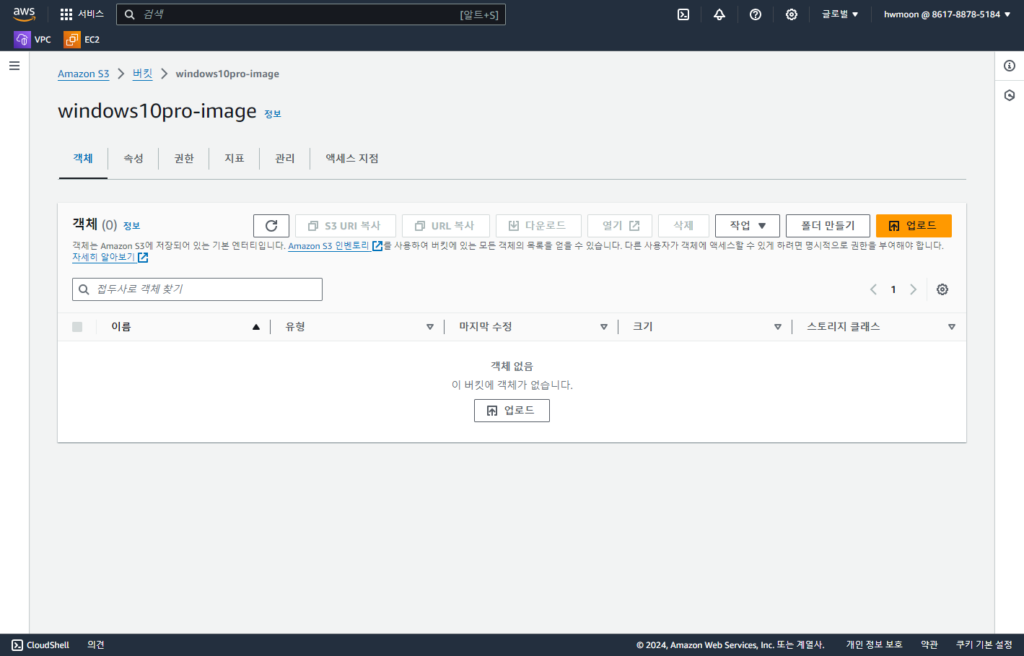

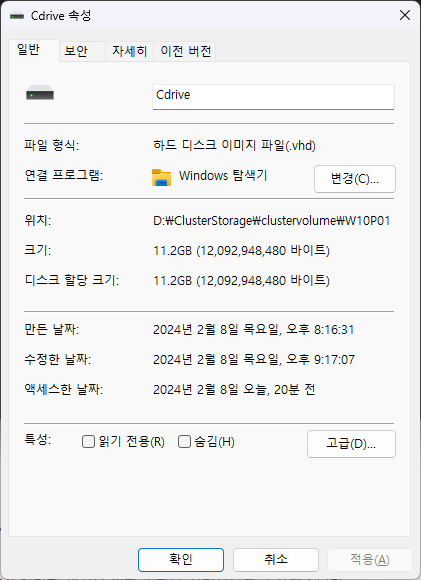

VHD 위치 확인 및 S3 Bucket으로 업로드

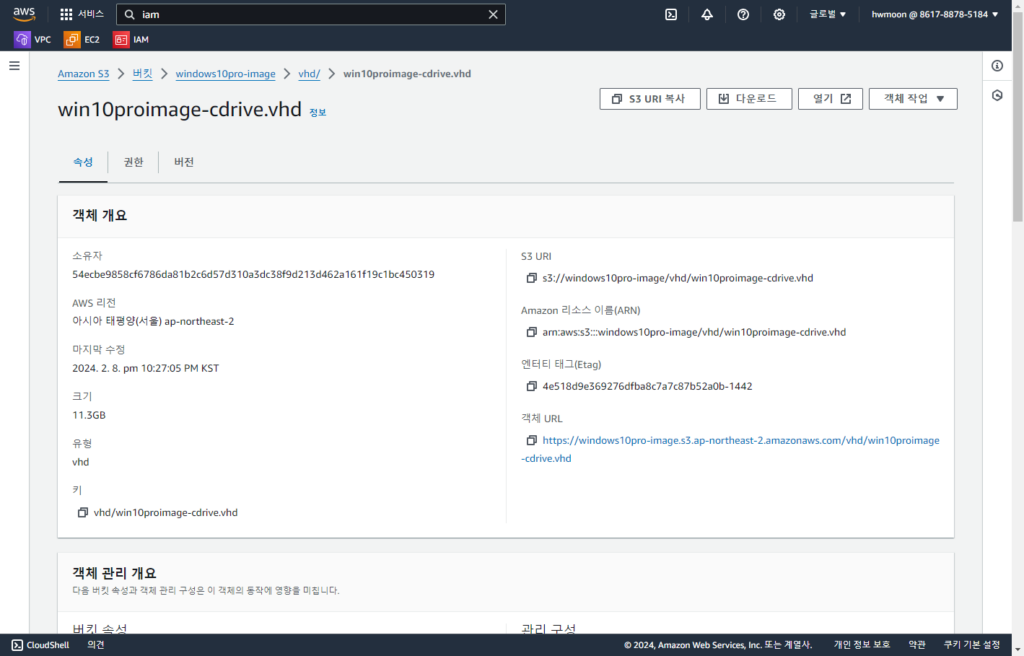

VHD를 S3 Bucket 에 업로드

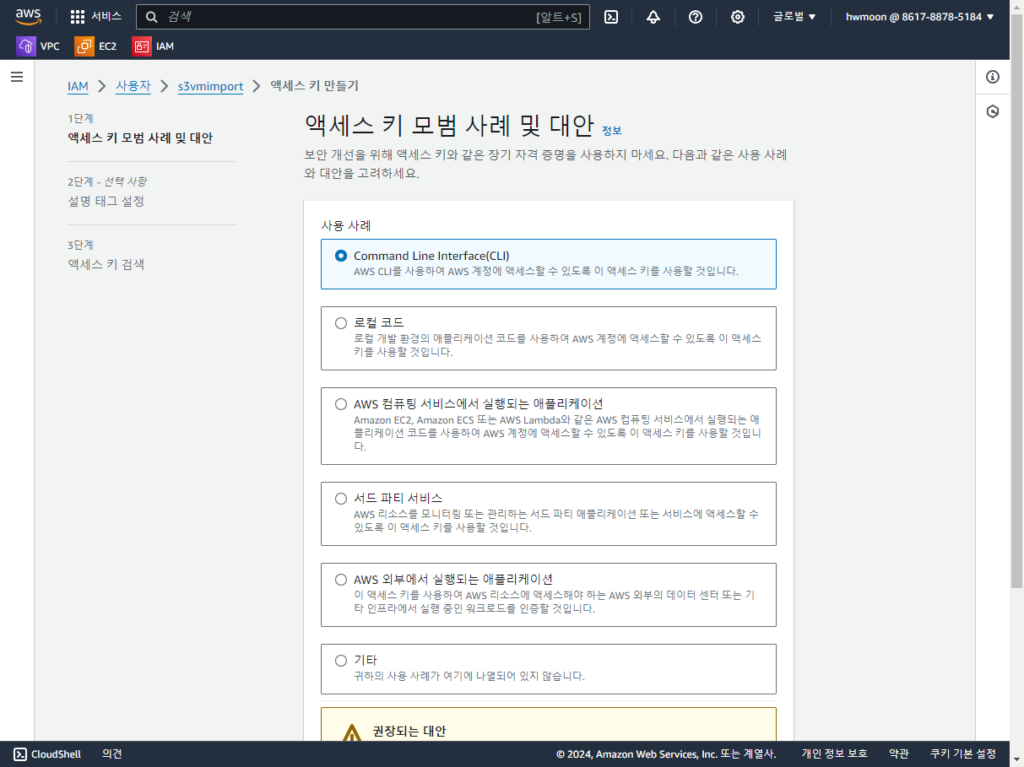

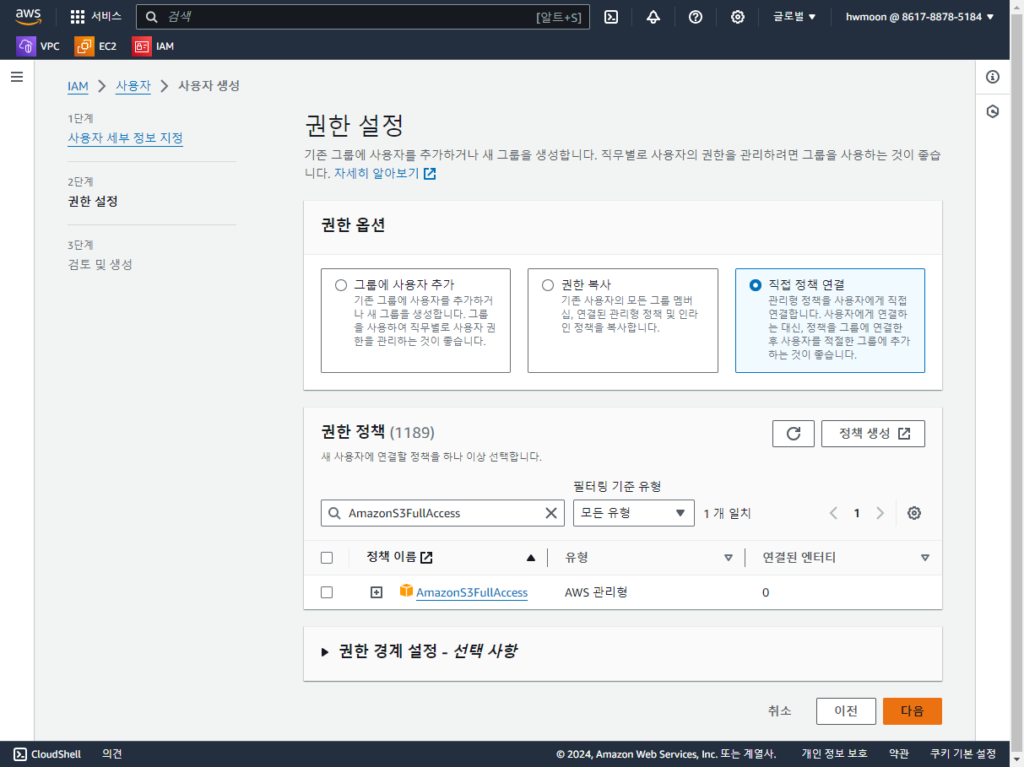

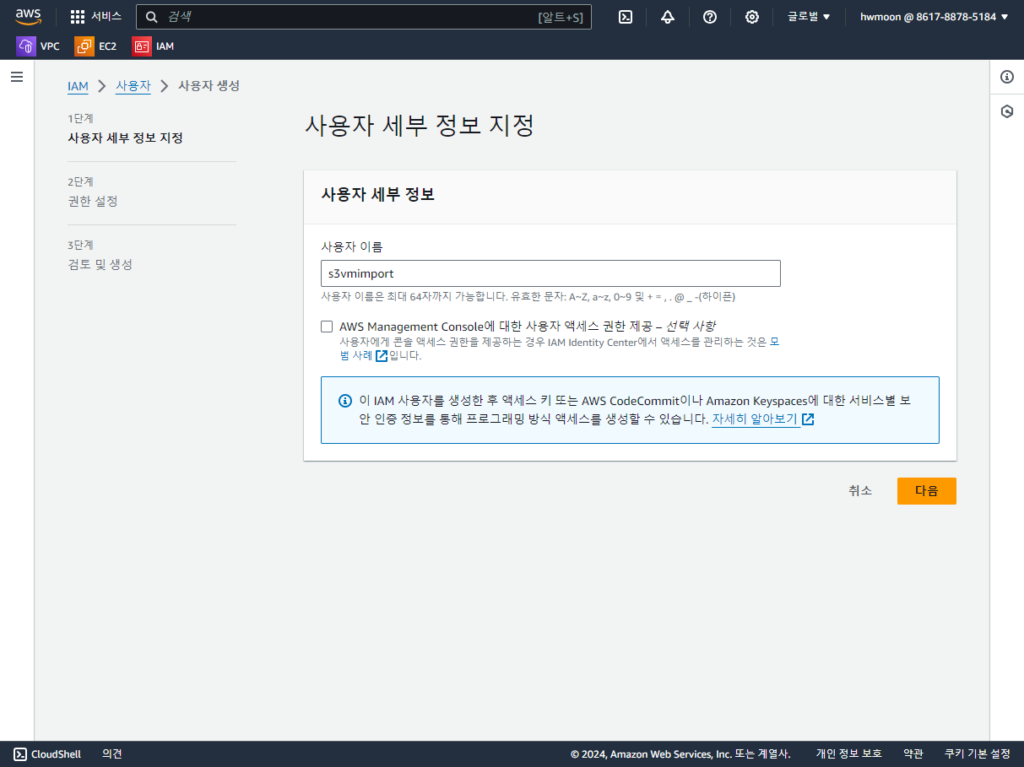

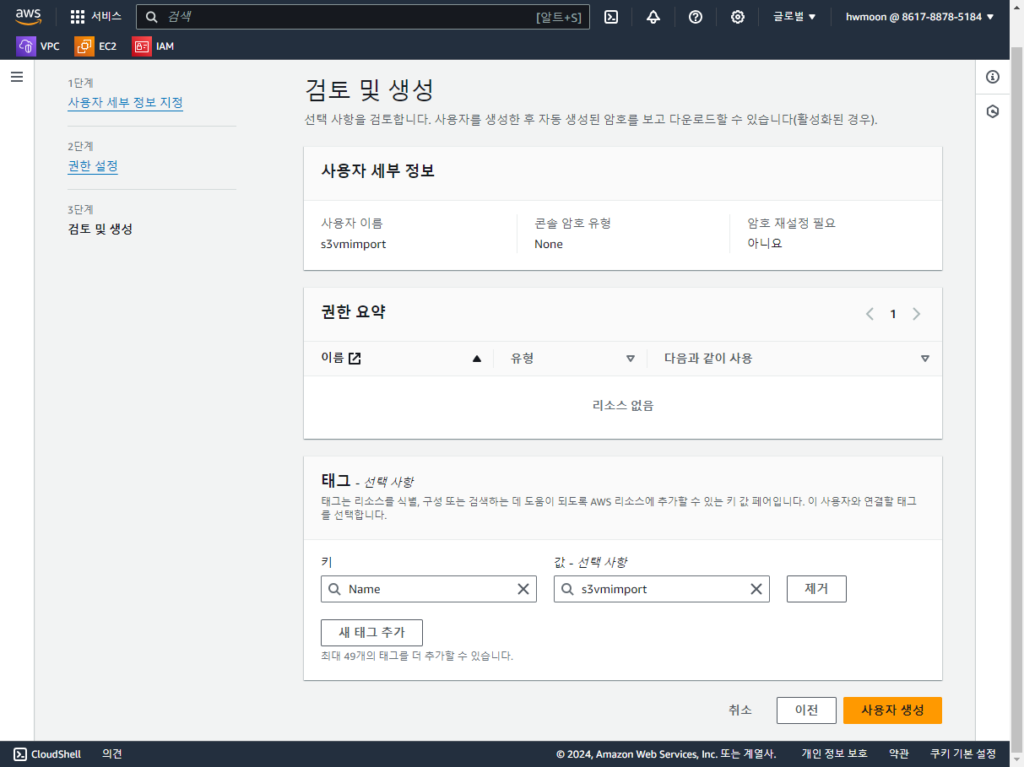

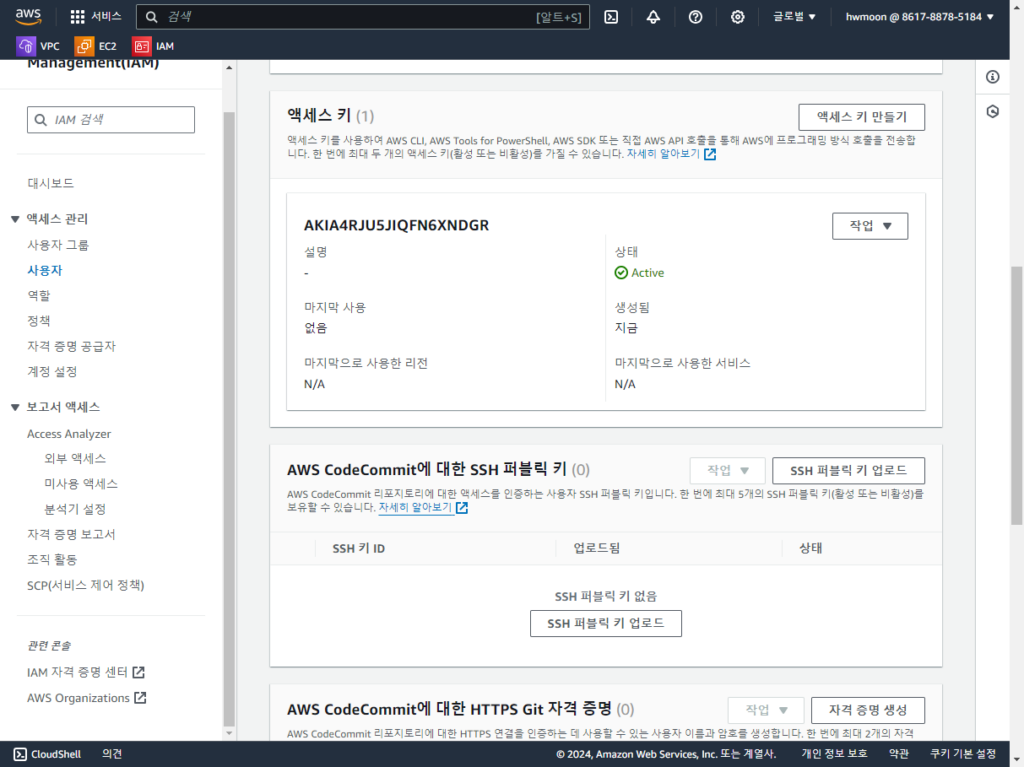

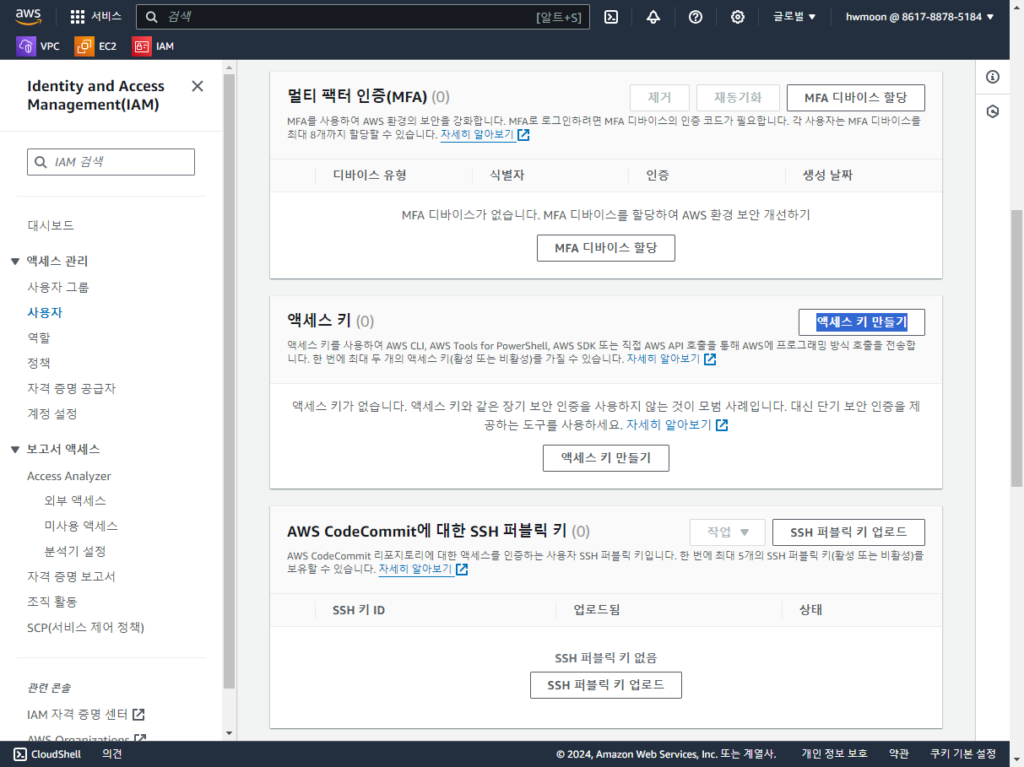

AWS IAM User(AccessKey User) 생성

VM Import (VHD -> S3 Bucket)

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Sid": "AllowUserToUploadObjects",
            "Effect": "Allow",
            "Principal": {
                "AWS": "arn:aws:iam::AWSAccountID12digit:user/vmImportUserName"
            },
            "Action": [
                "s3:PutObject",
                "s3:PutObjectAcl",
                "s3:GetObject"
            ],
            "Resource": "arn:aws:s3:::s3BucketName/*"
        },
        {
            "Sid": "AllowUserToListBucket",
            "Effect": "Allow",
            "Principal": {
                "AWS": "arn:aws:iam::AWSAccountID12digit:user/vmImportUserName"
            },
            "Action": [
                "s3:ListBucket"
            ],
            "Resource": "arn:aws:s3:::s3BucketName"
        }
    ]
}

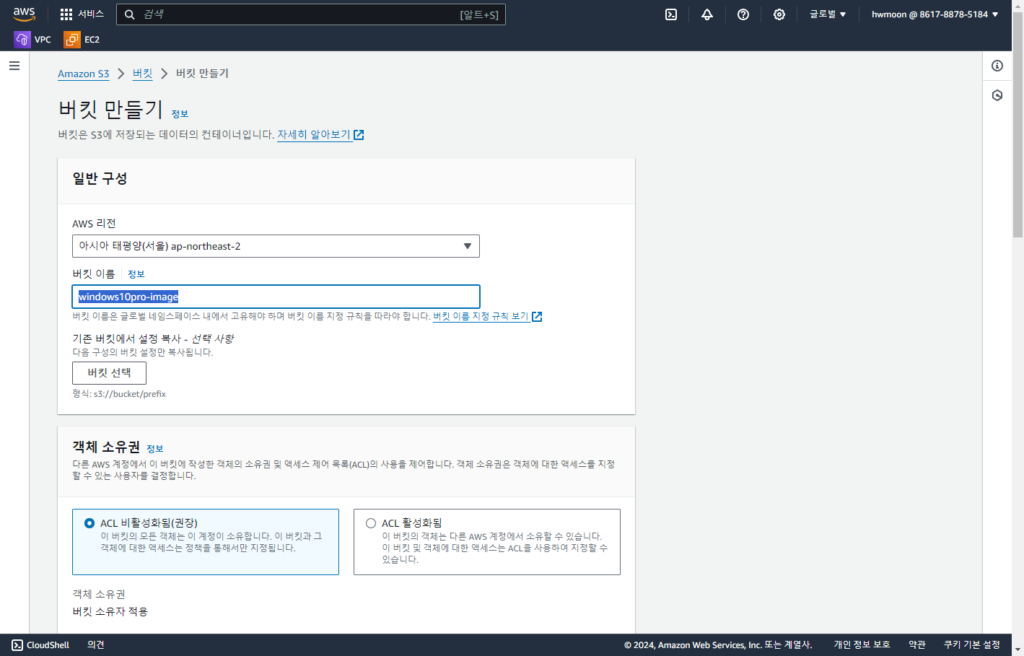

windows10pro-image

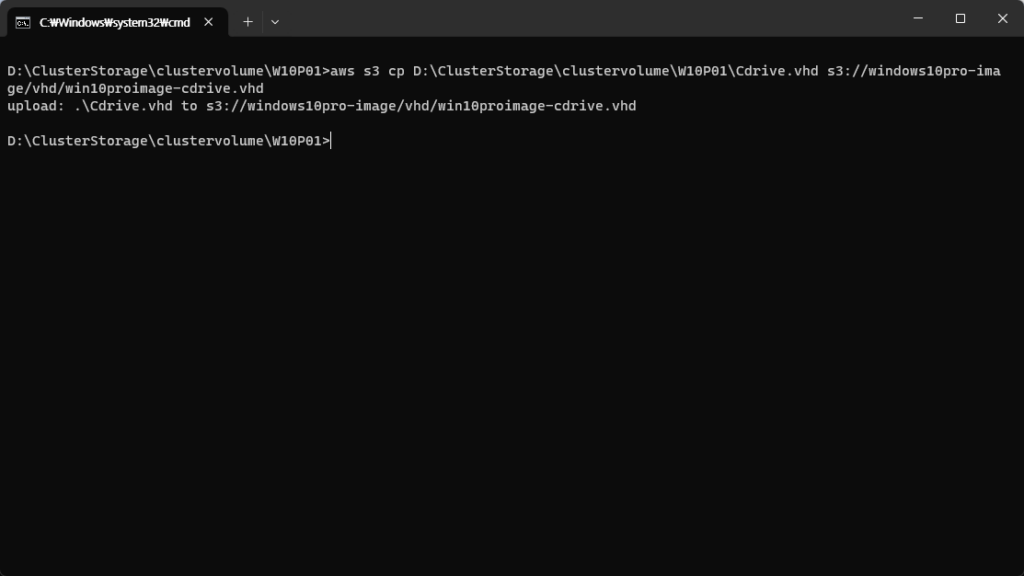

# aws s3 cp &lt;path/fileName.vhd> &lt;s3://BucketName/folder/objectName.vhd>

aws s3 cp D:\ClusterStorage\clustervolume\W10P01\Cdrive.vhd s3://windows10pro-image/vhd/win10proimage-cdrive.vhd

VM Import

역할 생성 (policy.json 생성)

– AMI 이미지 생성 역할 권한 설정
– 적절한 폴더에 policy.json 생성하고 아래 내용 저장

{
   "Version": "2012-10-17",
   "Statement": [
      {
         "Effect": "Allow",
         "Principal": { "Service": "vmie.amazonaws.com" },
         "Action": "sts:AssumeRole",
         "Condition": {
            "StringEquals":{
               "sts:Externalid": "vmimport"
            }
         }
      }
   ]
}

# 역할 생성 > AWS CLI 에서 아래 명령 실행
# aws iam create-role --role-name vmimport --assume-role-policy-document file://path/policy.json

aws iam create-role --role-name vmimport --assume-role-policy-document D:\Security\json\vmimport\policy.json

역할에 정책 연결 (policy_import.json 생성 및 실행)

– 역할에 정책 연결할 권한 설정
– 적절한 폴더에 policy_import.json 생성하고 아래 내용 저장

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "s3:ListBucket",
                "s3:GetBucketLocation"
            ],
            "Resource": [
                "arn:aws:s3:::windows10pro-image"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "s3:GetObject"
            ],
            "Resource": [
                "arn:aws:s3:::windows10pro-image/*"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:ModifySnapshotAttribute",
                "ec2:CopySnapshot",
                "ec2:RegisterImage",
                "ec2:Describe*"
            ],
            "Resource": "*"
        }
    ]
}

# 역할에 정책 연결 > AWS CLI 에서 아래 명령 실행
# aws iam put-role-policy --role-name vmimport --policy-name vmimport --policy-document file://path/policy_import.json

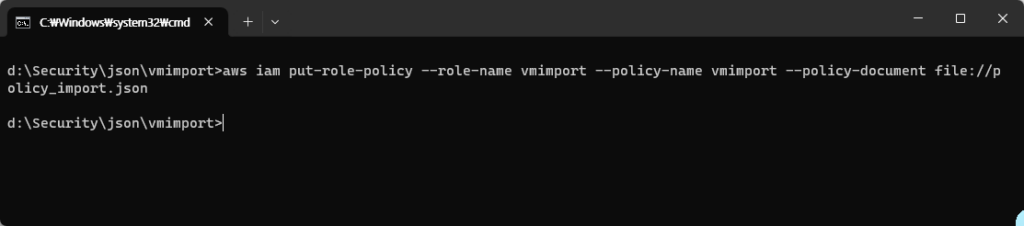

aws iam put-role-policy --role-name vmimport --policy-name vmimport --policy-document file://policy_import.json

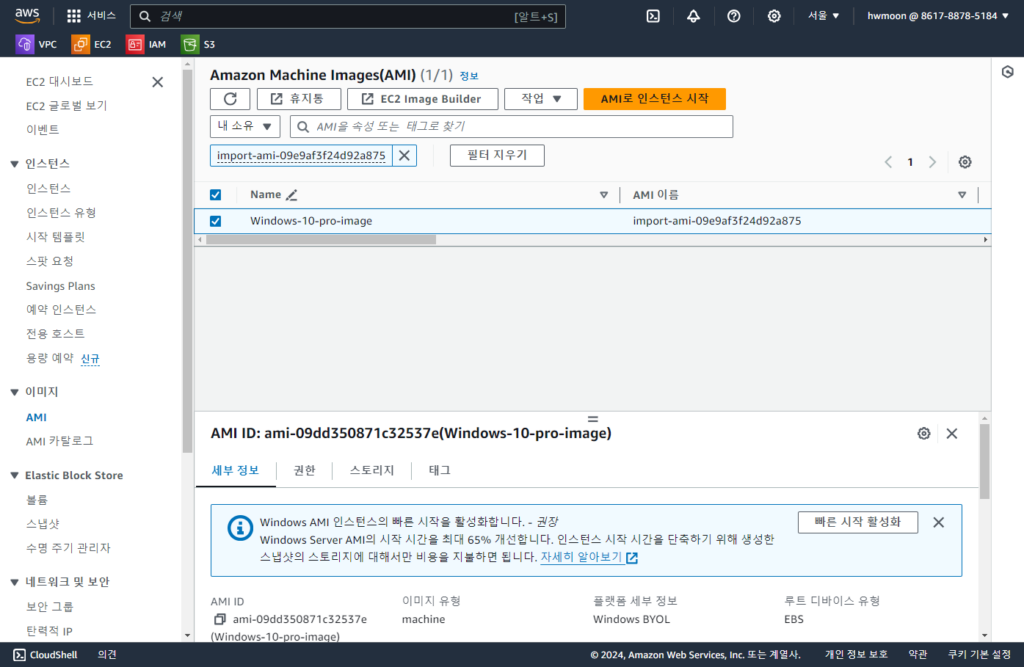

AMI 이미지 생성(main.json 생성 및 실행)

– S3 bucket에 upload된 vhd를 AMI로 가져오기 위해 추가 작업이 필요합니다.

[
    {
        "Description": "Windows-10-pro-image",
        "Format": "vhd",
        "UserBucket": {
            "S3Bucket": "windows10pro-image",
            "S3Key": "vhd/win10proimage-cdrive.vhd"
        }
    }
]

# BYOL 형식의 AMI 생성
#  명령은 AWS CLI를 사용하여 로컬 또는 다른 환경에서 생성된 가상 머신(VM) 이미지를 EC2로 가져와 Amazon Machine Image (AMI)를 생성한다.

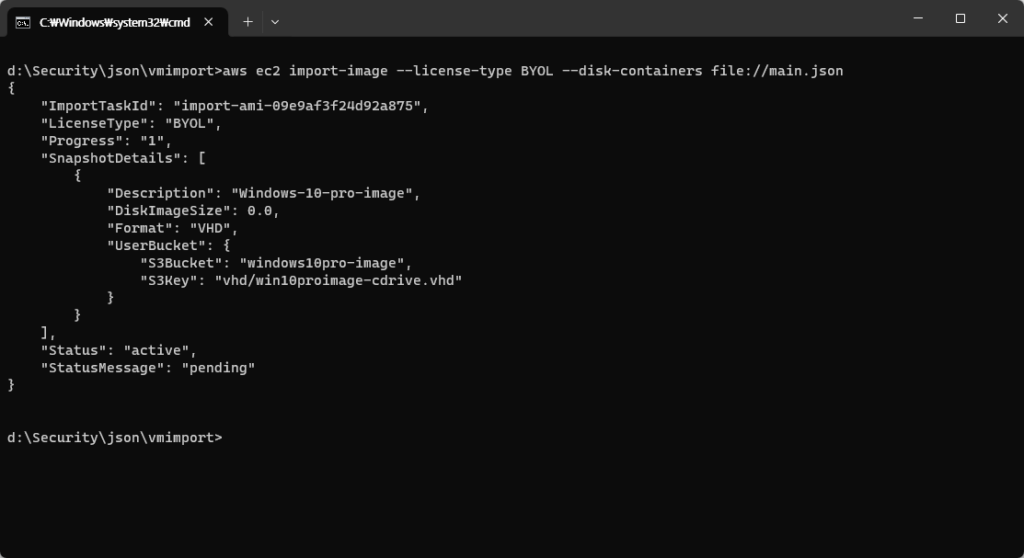

aws ec2 import-image --license-type BYOL --disk-containers file://path/main.json

aws ec2 import-image --license-type BYOL --disk-containers file://main.json

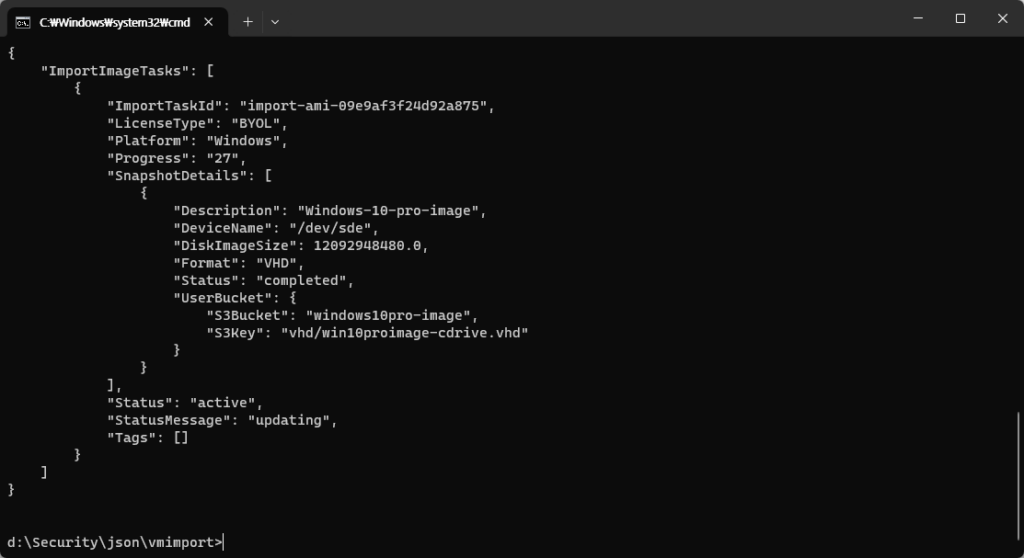

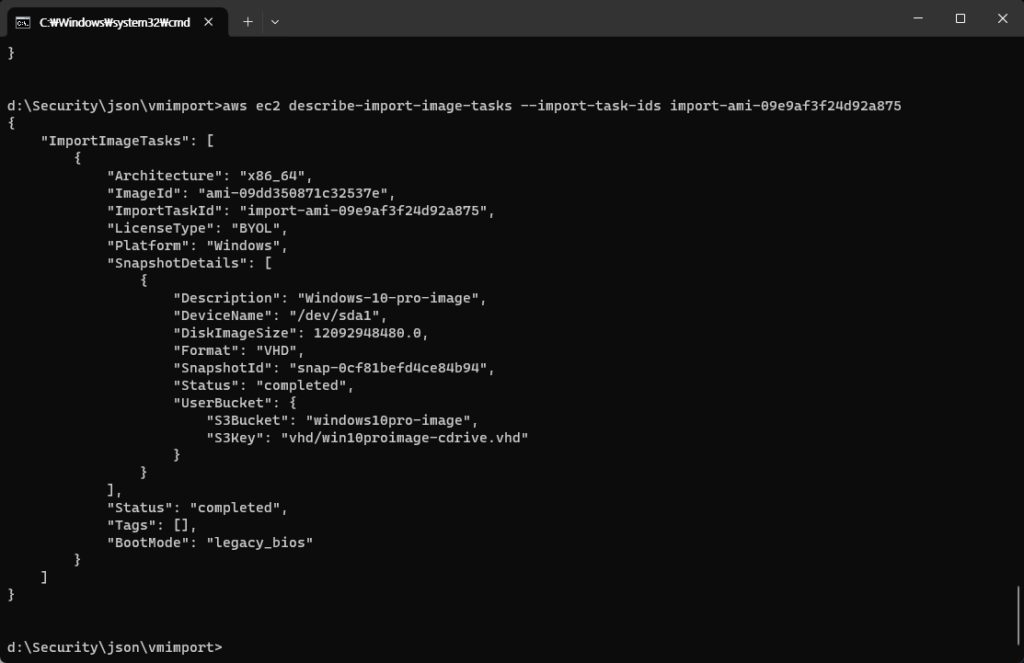

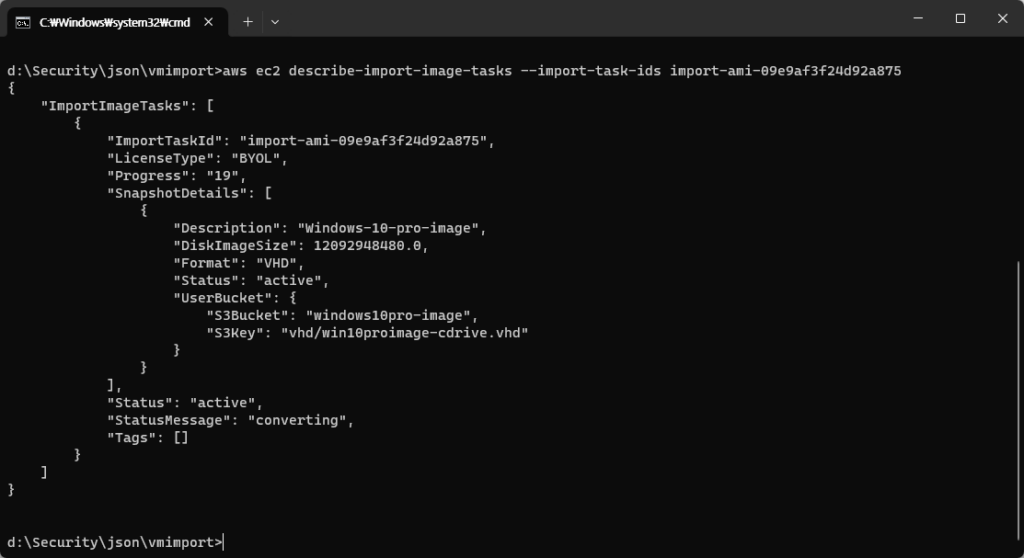

VM Import Task 상태 확인

# aws ec2 describe-import-image-tasks --import-task-ids &lt;ImportTaskId>
# 여기서 &lt;ImportTaskId>는 import-ami-09e9af3f24d92a875 이라고 가정하면

aws ec2 describe-import-image-tasks --import-task-ids import-ami-09e9af3f24d92a875

ImportTaskId: 이미지 가져오기 작업의 고유 식별자는 import-ami-09e9af3f24d92a875
LicenseType: 가져온 이미지에 적용된 라이센스 유형은 BYOL (Bring Your Own License) (사용자가 자신의 라이선스를 가지고 있음)
Progress: 작업 진행 상태율 > 예를 들어, 19%로, 이미지 변환 작업이 진행 중임을 확인
SnapshotDetails: 가져오기 작업에 사용된 스냅샷의 세부 정보. 여기에는 스냅샷의 설명(Windows-10-pro-image), 디스크 이미지 크기(12092948480.0 바이트), 포맷(VHD), 상태(active), 그리고 사용된 S3 버킷(windows10pro-image) 및 키(vhd/win10proimage-cdrive.vhd) 정보가 포함됨
Status: 작업의 현재 상태는 active로, 작업이 활성 상태이며 진행 중임을 나타냄. updating은 결과물을 AMI로 등록하기 위한 준비 단계. Completed는 Image 가져오기 완료 상태임을 나타냄
StatusMessage: 현재 상태 메시지는 converting으로, 이미지가 현재 변환되고 있음을 나타냅니다.
Tags: 현재 이 작업에 할당된 태그는 없습니다. (optional)
